布袋除塵器也叫鍋爐布袋除塵器，袋式除塵器屬于非標產品，應用非常廣泛，其結構和設計通常都是根據客戶需求專門定做的，不同的廠家，設計和加工的布袋除塵器各存異同的，特別是處理同量、設備材質和形狀各不相同。

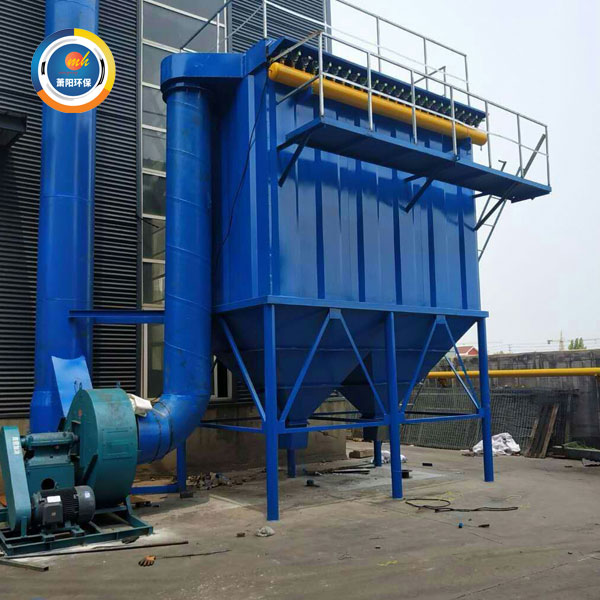

圖：布袋除塵器

蕭陽環保15年鍋爐除塵器廠家，布袋除塵器也是蕭陽環保主營產品之一，年生產加工各類布袋除塵器達千臺，想要了解布袋除塵器的結構和設計，聽一聽蕭陽環保10年行業經驗的設計師怎么說？

布袋除塵器統籌講分為1個本體，3大配件，8大系統等。

一、布袋除塵器1個本體：

布袋除塵器1個本體主要包括設備支撐結構、上箱體、中箱、灰斗、噴吹裝置及氣壓管路。

二、3大配件：

布袋除塵器3大配件包括濾袋、籠骨和花孔板，共同組成整個除塵設備的濾灰系統。其中花孔板主要用于支撐濾袋組件和分隔過濾室(含塵段)及凈氣室，濾袋組件從花板口卡入。

三、6大系統

1. 濾灰系統

由3大配件濾袋、籠骨和花孔板構成。

2. 進風系統

布袋除塵器的進風系統主要包括進風裝置、分流裝置。從而保證進入布袋除塵器各倉室風量均勻分配。

3. 排氣系統

布袋除塵器的排氣系統主要由排氣管道等組成，這個很好理解。

4. 卸灰系統

布袋除塵器的卸灰系統主要包括清堵空氣炮、手動插板閥等組成。

5. 清灰系統

布袋除塵器的清灰系統主要包括電磁脈沖閥、噴吹管、氣包、灰斗等組成。要求除塵設備的灰斗和排灰口的設計應保證灰塵能自流出灰斗。

6. 布袋除塵器的照明系統。

7. 壓縮空氣系統

布袋除塵器的壓縮空氣系統包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源處理等，并考慮冬季防凍措施。

8. 布袋除塵器配置進風塵降系統。

布袋除塵器配置進風塵降系統，主要是為了減少布袋過濾粉塵量，對濾袋間合理布置，使上升氣流速度得到有效控制，使進入布袋除塵器的含塵氣體能均勻地分布到每個除塵布袋，防止濾袋間的碰撞和磨擦，延長濾袋使用壽命。

圖：布袋除塵器

布袋除塵器一般還需設置差壓計、料位計、等檢測裝置，當煙氣溫度過高或過低、超過預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。

另外布袋除塵器由于設備比較大，通常會裝在室外，所以為了有效保證設備使用壽命，一般還會在布袋式除塵器頂部裝上雨棚起到防雨措施，主要用來電磁脈沖閥等頂部裝置。同時還設有欄桿、扶手，作為檢修平臺。

布袋除塵器設有保溫層、頂部防雨棚，防止結露及保護除塵器頂部裝置。整個設備結構要求要有獨立的殼體，殼體還要求密封、防雨，殼體設計避免死角或灰塵積聚區。同時，每個濾袋倉室頂要有專門的檢修門。

同時要求布袋除塵器設備在運行進，不受除塵設備運行或分區停運的限制，在負荷調整時有良好的、適宜的調節特性、可靠和穩定地連續運行。

圖：蕭陽環保

布袋除塵器一般采用低壓噴吹技術，具有運行成本低，效率高等特點。所以整個布袋除塵器系統結構和設計并不簡單，需要考的因素非常多，所以不同的廠家報價也是相差比較大。

蕭陽環保15年廠家是一家集研發、設計和生產制造于一體的廠家，20余年的行業經驗，歡迎致電：15355819468 咨詢！
