接著上面的話題，小編繼續給大家介紹燃煤鍋爐布袋除塵器內部結構分解介紹（下）篇。：
9、燃煤鍋爐布袋除塵器結構-錐形口的雙節袋籠
錐形口結構的除塵骨架，在重力的作用下，自相平行。除塵布袋與除塵布袋間距均勻，整個袋室的氣流就比較均勻。
除塵骨架的制作和焊接符合相應行業標準。
1)無需專用工具，除塵骨架可以方便地拆卸和安裝。
2)除塵骨架采用多節結構。接口在長期處于200℃以下環境中不會失去彈性。兩節除塵骨架可以方便地拆卸和安裝。
3)除塵骨架的表面經過有機硅(進口材料)噴涂烘烤防腐蝕處理，且表面光滑無毛刺。袋籠使用壽命保證期為80000h。
4)除塵骨架框架制造按JB/T5917標準執行。
5)除塵骨架采用低碳鋼材質，上端口采用法蘭且必須有濾袋口防護裝置，自動流水線制作，豎筋之間間距不大于30mm，圓環間隔不大于200mm，垂直度直線度滿足規范要求。所有焊接點熔透牢固。
6)除塵骨架到貨后有整體鋼結構框架整箱件包裝。
10、 燃煤鍋爐布袋除塵器結構-大頂蓋帶單軌吊機
大頂蓋可以擋雨、蔽日，方便上箱體的檢修。在北方四周封閉后，起到保溫的效果。
吊機用來吊起上箱體的雙層蓋板用的。在需要檢修時，關閉袋室的進出口閥，用吊機將外層蓋板吊開，打開內層蓋板的減壓門，再用吊機移開，就可以進行檢修了。

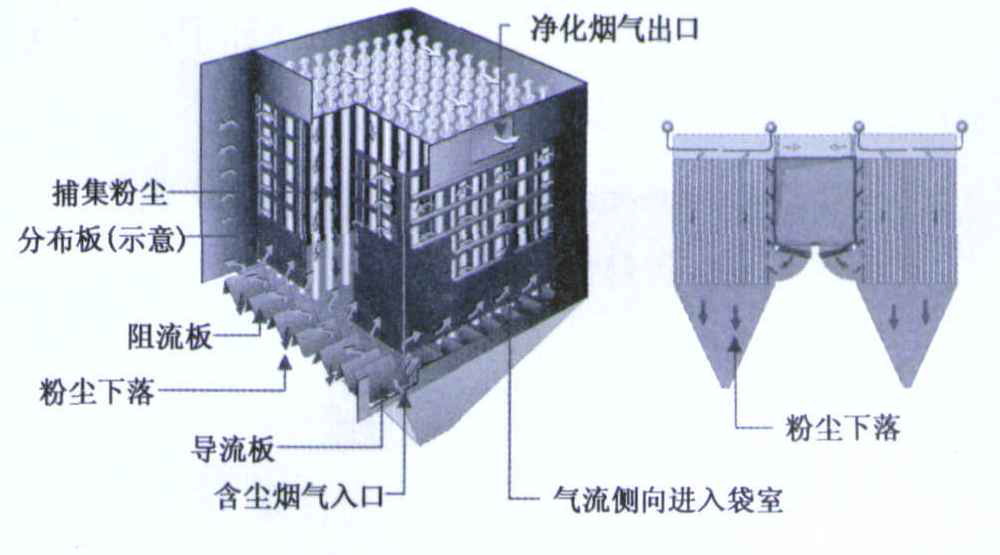

圖：燃煤鍋爐布袋除塵器
11、 不銹鋼噴吹管
布袋除塵器清灰方式為固定行噴吹，每個濾室內設置1～2只氣包，氣包上的脈沖閥與噴吹管相連，一根噴吹管對一排除塵布袋進行清灰。
根據造紙黑液煙氣的性質，為了提高設備的使用壽命，噴吹管采用不銹鋼材質。
均流噴吹管采用不同的開孔大小來平均了每個噴嘴的壓力，增強了清灰效果。可使所有的除塵布袋都受到相近的清灰壓力，既保證有效的清灰強度，又不至于由于清灰強度太大而增加壓縮空氣的無效消耗，縮短除塵布袋使用壽命
12、燃煤鍋爐布袋除塵器結構- 噴吹閥
電磁脈沖閥是除塵布袋清灰的動力元件，它的選用關系到除塵器的造價及清灰效果。我們?yōu)椴即龎m器選用的電磁脈沖閥為噴吹壓力0.3Mpa的淹沒隔膜式電磁脈沖閥，DC24V，Φ3″，膜片經久耐用，壽命大于100萬次以上，滿足了脈沖電磁閥的高效運行要求、極大地減少了維護工作量。
安裝脈沖閥的容器采用直徑370mm以上無縫鋼管進行加工，以保證脈沖瞬間工作需要的容積，同時強度符合壓力容器國標(GB150-1998鋼制壓力容器)。
噴吹閥工作順序：
（1）清灰控制信號發出，需要對除塵布袋進行清灰;
（2）電磁閥打開，將噴吹閥的小膜片抬起，是噴吹閥小室瞬間充氣;
（3）噴吹閥小室充氣后帶動大膜片打開;
（4）大膜片打開，壓縮空氣就通過法蘭口進入了噴吹管;
（5）通過噴吹管的重新分配，將合適的壓縮空氣以脈沖的形式噴入布袋口;
（6）除塵布袋在脈沖的作用下，產生變形，使過濾在除塵布袋外面的灰塵掉落入灰斗，清灰完清灰系統具有定阻力、定時間、手動等多種控制方式可供選擇。
13、 燃煤鍋爐布袋除塵器結構-壓力、壓差、溫度、濁度的儀表電氣系統，壓縮空氣主、分管路、儲氣罐、汽包均設置了壓力表和壓力傳感器。差壓傳感器布置在袋室的進出口，通過管道引到方便安裝和操作的位置。溫度傳感器安裝在進口、出口、灰斗的適當位置。濁度儀安裝在出口平直煙道3米左右處。
14、 定時、定壓、手動的控制系統
1)定時清灰
選擇定時清灰時，定時清灰時鐘開始計時，當?shù)竭_(dá)定時清灰設定的時間值時，開始第一輪清灰，清灰時鐘重新計時。密切關注差壓計顯示值，將壓差值穩定在1000Pa左右，如果壓差值大于1100Pa則縮短清灰間隔，如果壓差值小于800Pa則增加清灰間隔。一輪清灰完成后清灰時鐘清零，要等清灰時鐘再次到達定時清灰設定的時間值時才開始下一輪清灰。
2)定壓清灰
選擇定壓清灰時，到達壓差設定顯示值，開始第一輪清灰。密切關注差壓計顯示值，將壓差值穩定在1200Pa左右，如果壓差值大于1400Pa則縮短清灰間隔，如果壓差值小于800Pa則增加清灰間隔。一輪清灰完成后要等兩個壓差計的顯示值大于壓差設定顯示值才開始下一輪清灰。
3)定時差壓清灰
選擇定時差壓清灰時，相當于兩種條件同時選擇，無論是先到達定時清灰設定的時間值，還是到達壓差設定顯示值，都開始清灰。密切關注差壓計顯示值，將壓差值穩定在1200Pa左右，如果壓差值大于1400Pa則縮短清灰間隔，如果壓差值小于800Pa則增加清灰間隔。一輪清灰完成后差壓或者時間任何一個條件先滿足都開始下一輪清灰。
清灰控制有手動和自動兩種方式，可相互轉換。自動控制采用壓差(定阻)和定時及手動清灰三種控制方式，可相互轉換。壓差檢測點分別設置在布袋除塵器的進出口總管處，當達到設定的壓差值時，布袋除塵器各室按設定的順序依次進行清灰。
圖：燃煤鍋爐布袋除塵器結構
15、燃煤鍋爐布袋除塵器結構- PLC控制、顯示、報警系統或上位機控制、顯示、報警系統。
布袋除塵器設置PLC控制柜，可通過觸摸顯示屏操作實時監測系統運行工況?？刂乒窳粲休敵鼋涌?，便于遠程監測。
燃煤鍋爐布袋除塵器設有除塵布袋檢漏裝置，采用電荷式粉塵濃度計在線檢測除塵布袋破損情況，超限報警，靈敏準確可靠而且方便。在主控室內即可判定破損除塵布袋所處的濾室，判別性能遠遠超過用差壓計或在除塵器的高凈氣室上設置觀察窗來檢測破袋的方式。燃煤鍋爐布袋除塵器設有料位計、壓力、差壓、溫度檢測及顯示報警裝置及照明和檢修所需用的電源插座。
布袋除塵器中設置故障檢測和報警裝置，當設備發生故障時，立即發出故障信號，并送至程控室內，在主控柜上顯示并聲光報警。
在緊急情況下，如出現高溫?zé)煔鈺r(shí)，主控柜上出現顯示并聲光報警，旁通風門在10s內自動打開，濾室的進出口風門自動關閉。
16、燃煤鍋爐布袋除塵器結構- 進出口測試平臺和標準測試孔
除塵器的進口和出口煙道的平直段上，距離除塵器進口2-3米的距離，設置標準的測試孔，并有相應的走梯平臺上下。給檢測和維修帶來了安全和方便。
