如何將電除塵器改造為布袋除塵器？

2016-09-21 11:06:34 | 來源：www.fg12.cn | 作者 :

現隨著國內空氣質量標準越來越嚴格，煙囪的粉塵排放在決定粉塵收塵系統時成為越來越重要的影響因素。許多電除塵器設計不能簡單地達到所需非常低的排放水平，電除塵器改造成布袋除塵器能有效降低灰塵排放濃度，被認為是一種可行的方案。

將電除塵器改造為布袋除塵器不必“全旁否定”。一般情況下，現有電除塵器邊緣殼體、灰斗、框架、煙道、輸灰系統都可以保留并繼續使用，甚至其擠出和立柱都可以利用。至于布袋除塵器的凈氣室是在原電除塵器殼體內部增設、煙氣溫度等具體因素確定。

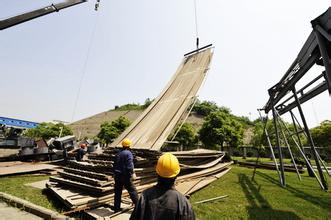

電除塵器改造現場

圖：電除塵器改造現場

一般的改造工程可分為以下幾個步驟：

1、拆除電除塵器內部及頂部的各種部件。包括極板、極線、振打裝置、上下框架、整流變壓器、多孔板和頂部蓋板等，通常只留下一個空殼。

2、安裝除塵器進、出口煙道擋板閥。有些改造可能涉及到煙道和除塵器進、出口的改造。對進入各室的煙氣量要精確計算，并進行氣流分布實驗，保證各室的氣流相對均勻。

3、在除塵器殼體內安裝煙氣導流板和氣流均布裝置。導流板的設計要考慮防磨。

4、根據凈氣室和通道的位置，安裝入孔門、視窗、走道及扶梯。設立的入孔門要采取密封和保溫措施，視窗的設置應能從除塵器外部方便的看到花板的積塵情況。

5、除塵布袋的選擇與安裝。布袋除塵器的除塵布袋選擇主要取決于煙氣量、煙氣溫度、煙氣成份、粉塵特性、除塵器的尺寸、安裝使用要求及成本。

6、安裝凈氣室和頂蓋。凈氣室設計高度要便與除塵骨架的安裝，頂蓋的設計要考慮清灰管道和其他設備的布置及起吊裝置的運行。

7、安裝清灰系統。清灰系統主要包括壓縮空氣設備及管線、脈沖閥、儲氣罐、噴吹管及相關的電器元件。一般都設3種清灰裝置，即差壓自動反吹清灰、時間繼電器自動清灰和手動清灰。根據除塵布袋的使用壽命和積塵情況。甚至和可以將壓差自動反吹清灰在分為快、中、慢三種方式。

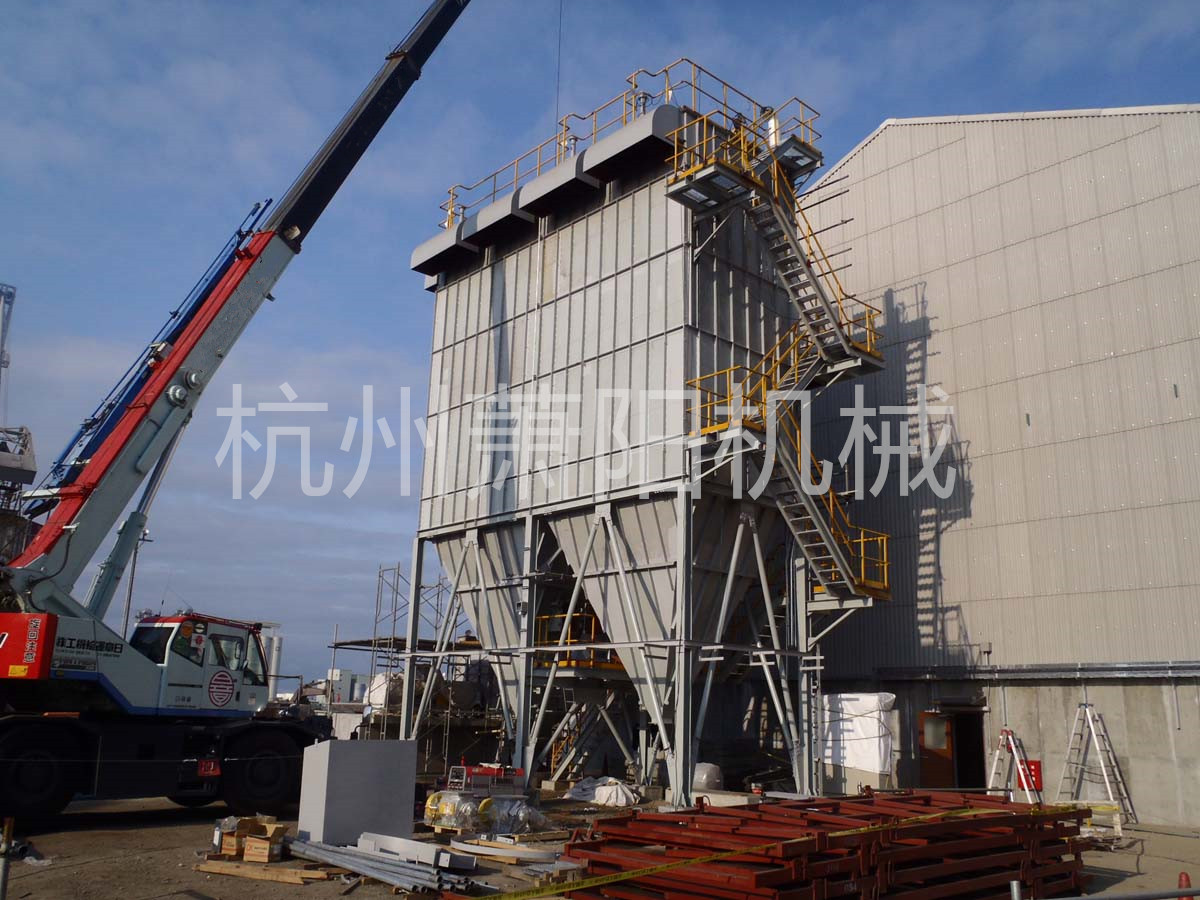

布袋除塵器

圖：布袋除塵器

8、保護系統的安裝。包括旁路煙道、除塵器進口煙氣超溫報警和緊急降溫裝置。為了避免鍋爐點火燃油損壞除塵布袋而設置旁路煙道時，涉及到鍋爐與除塵器的銜接和配合，尤其從旁路煙道切換到除塵器本體運行時，爐堂負壓將有較大的波動，要求爐膛負壓自動裝置反映迅速，動作靈活。另一個為題是煙溫，國內大多數鍋爐的世紀煙溫均超過設計值，有些超溫幅度還較大，必需通過運行調試及投入吹灰器來控制。此外也可在煙道增設緊急報警和緊急降溫裝置。

9、特工儀表及控制裝置。可以將原電除塵器控制室內的高壓電源“請出去”，經改造電氣、熱控線路后安裝用于布袋除塵器PLC和PC機上。

10、改造鍋爐DCS和操作規程，以適應布袋除塵器的運行與管理。

11、改造引風機和電機。
